TACL系列膜片聯軸器

  • TACL系列膜片聯軸器簡介:

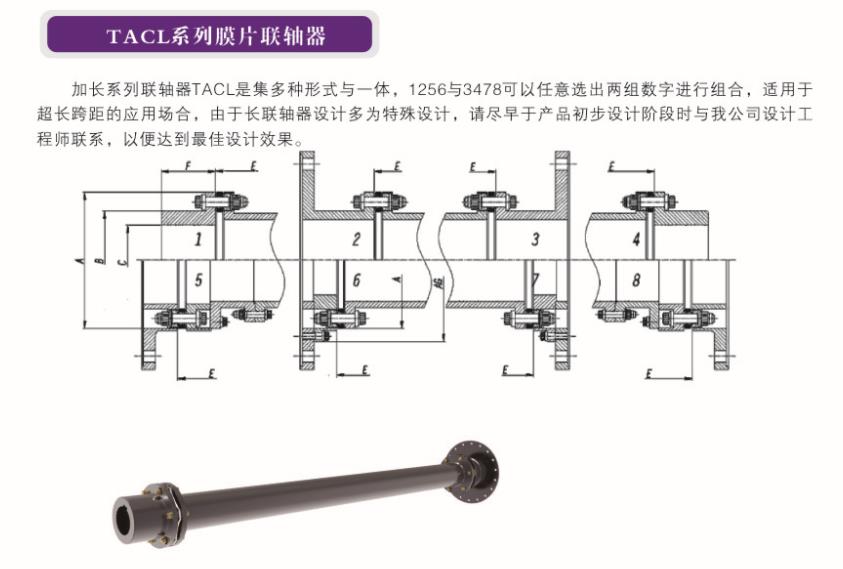

    TACL系列膜片聯軸器軸孔C,輪轂B,軸長F,軸端面間距E,及法蘭盤連接尺寸,可根據機組匹需設計.
  • 咨詢熱線:0317-8288830

產品詳情



TACL系列膜片聯軸器

聯軸器型號

功率/轉速

(Kw/rpm)

公稱扭矩

(KNm)

峰值扭矩

(KNm)

A

(mm)

AG

(mm)

B

(mm)

C max (mm)

F

(mm)

Wmax

(mm)

W可選

20#尺寸(無縫管)

W可選

16Mn尺寸(無縫管)

TACL6247

1.28

12.22

32

247

297

182

130

140

159

159x4.5,152x5,146x6

140x7

TACL6272

2.16

20.62

45

272

324

196

140

150

180

180x6168x6,159x6

159x5,146x8

TACL8302

3.46

33

78

302

350

224

155

165

180

180x7,168x10

180x6,168x8,168x7

TACL8333

4.13

39.44

101

333

394

238

170

180

219

219x6,203x8,194x8

194x6,180x8,168x8

TACL8363

6.6

63

140

363

420

260

185

200

244

244x8219x10,203x12

244x6.5,219x8,203x10

TACL8396

8.5

81.11

197

396

452

280

200

215

272

272x10,244x14219x16

272x10245x10,219x14

TACL8425

11

105

217

425

487

294

210

230

272

272x10,244x14219x16

272x10245x10,219x14

TACL8457

14

133.7

320

457

527

322

230

240

298

298x12,272x14

298x10,272x12272x10

TACL8493

17

162.3

355

493

563

352

250

260

324

324x10,298x12,272x14

324x9298x10,272x12

TACL0537

25

238.75

548

537

617

374

265

280

350

350x12,324x16

350x10,324x14,324x12

TACL0580

35

334.25

770

580

648

415

290

305

350

350x12,324x16

350x10,324x14,324x12

TACL0630

42

401.1

920

630

688

452

320

330

400

400x16376x18

400x14350x14,

注:

1、軸孔C、輪轂B、軸長F、軸端面間距E、及法蘭盤連接尺寸,可根據機組匹需設計。

2、有任何疑問或其它特殊要求,請向天碩設計工程師咨詢。
