由我廠成功研發制造的鈦合金高速膜盤聯軸器系列產品，采用先進的航空航天技術生產制造、試驗、檢測、定型、計算機模擬仿真技術分析，產品各部件采用高鎳合金、高鈦合金以高能鍛造技術鑄造，使用五坐標數控加工中心、車銑復合加工中心精細化加工，膜盤部件采用真空粒子束焊接，膜盤表面采用超聲波加強處理，非金屬涂層技術，為了進一步提升產品的強度及抗疲勞性、增大撓性對材料進行分層預應力處理技術，并對其他重要部件均采取多項試驗、檢測、動平衡等試驗，使產品具備重量輕、傳遞功率大、撓性大、補償能力強、抗腐蝕、抗疲勞、工作壽命長、易于拆裝、安全防飛等特點。本產品廣泛應用于航空航天發動機的試驗機組、高速汽輪機組、透平機、高速泵、高速電機等高轉速、大功率的各類重要機組中，產品最高穩定轉速可達50000RPM，新產品研發的成功是企業綜合實力的體現，我們將本著科學嚴謹不斷探索的態度深耕機械傳動領域，為廣大用戶持續提供安全穩定的聯軸器新產品。

  膜盤強度分析

1、膜盤選用最優良超高強度的合金材料經高能鍛造而成，材料擁有良好的可焊性、優良的韌性；

2、產品通過計算機動態仿真模擬設計，擁有完美的曲面結構，能夠承載大軸向變形的同時又能承受較高的角向變形能力；

3、使用先進的制造工藝，對膜盤表面采用超聲加工方法處理，通過預應力處理技術、非金屬涂層保護技術使同樣的變形產生績效的應力，使產品擁有更長的使用壽命。

4、我公司擁有專業的設計研發團隊，擁有完善的設計能力，可根據客戶對高轉速、大扭矩產品的需求，進行多種非標尺寸產品定制。

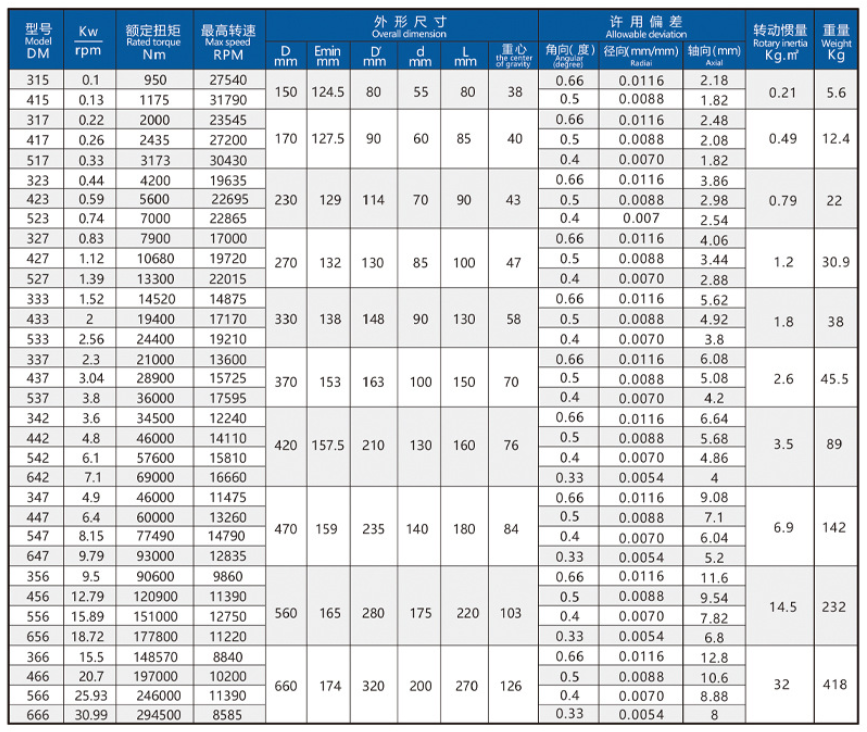

鈦合金高速膜盤聯軸器技術參數與主要尺寸：
